1 用途及特點
           熱量表是用來測量和顯示載熱液體流經熱交換系統釋放熱量的儀表，主要用于以熱水為介質的集中供暖住宅區，測量每戶消費的熱量值。本表由流量傳感器、微處理器、和配對溫度傳感器組成。除具有計量準確、計量精度高等特點外，更具有多種顯示功能，并可記錄各種運行參數，JQRL-1型熱能表各項技術指標完全符合CJ128-2000《熱量表》產品要求。是供熱收費首選的熱計量產品。本表同時也可用于集中供冷系統作冷量表使用。

◎優質大能量18505鋰電供電，電力供應充足，并且電池更換方便，解決后顧之憂。
◎電路板全密封，防水防潮，有效延長電子元?dú)饧氖褂脡勖?br/>◎無磁傳輸流量傳感器，計量精確，有效的避免了有磁傳感器帶來的磁場短路壽命降低的弊端。并杜絕了外界電磁干擾對熱量表計量精度的影響。
◎多流束機芯，計量更精確，方便在線清洗，重新裝配，仍可保證計量精確。
◎可實現視窗360°自由翻轉，方便讀數。
◎有專業技術人員多年的經驗積累，全部自行設計，技術先進。符合國家有關標準規定。產品總體技術為國內領先、國際先進水平。
◎流量計的設計采用了國際先進的流體動力及結構設計技術。無磁傳輸，采用硬質合金加寶石軸承，提高了產品性能及使用壽命。
◎先進的信號采集技術保證了產品的高分辨率和精度。計量精度高，一致性好。以采暖經濟流速為設計狀態，流場合理。機械磨損低，壓力損失小。并適應我國供暖水質情況，采用專項技術，抗污防腐能力強。
◎熱量表最好安裝在回水管道上，安裝位置應避免污染。
◎可以直接做冷量表使用，軟硬件安裝方式不需任何改變。
◎無任何可調整部件，準確度由軟件保證，減小了時飄溫漂，長時間工作穩定可靠。
◎溫度傳感器采用Pt1000配對，準確度采用軟件2次校正。
◎具有脈沖輸出接口和RS485輸出接口，便于實現集中抄表。

 2 技術參數

1.主要規格：DN15\DN20\DN25\DN32

2.溫差范圍：2K—30K,溫度范圍：4℃--95℃

3.工作壓力：1Mpa
4.倉儲環境: 溫度:+5℃--+55℃,濕度小于80%
5.顯示功能：8位數字、中文或英文提示、。
① 熱量：0.000MJ—99999.999GJ
② 進口溫度：0.00℃—100.00℃
③ 出口溫度：0.00℃—100.00℃
④ 累計流量：0.00m3—99999.99m3
⑤ 累計運行天數：0—99999 ，后綴Ld
⑥ 表計出廠編號:例如06041808共八位數字
⑦ 流量:0.00—99.99 m3/h
5.鋰電池， 3.6V，連續工作＞6年。
7.脈沖輸出：1MJ/imp(可選)
8.環境類別為A類，精度等級為2級。

 3 注意事項

熱能表不工作時顯示器關閉以節約電能,用戶需要查詢數據時可以手按正面的按鍵，顯示相應的數據參數。當校驗熱量表時,應先按住按鍵5秒鐘后放開,查看熱能表累計流量是否有尾數部分〔L-0.000〕,如果有已經進入校驗?zāi)Ｊ?可以進行校驗。熱量表運行50分鐘后自動轉入運行模式.熱能表的計算器由微處理器、精密電橋、自校準A/D轉換器等元件構成，光電設置，無任何可調整部件。如果用戶發現問題，切勿自行拆修，速與管理部門聯系。

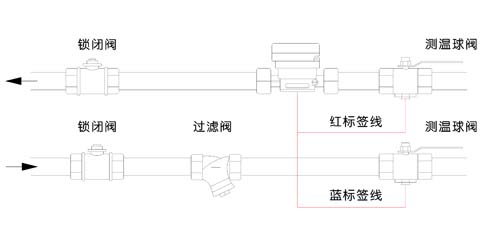

     參照?qǐng)D所示，按水流方向把熱能表接入供熱系統的進水（或回水）管路中，溫度傳感器A(帶紅色標簽)必須安裝在跟熱能表同一管路上，溫度傳感器B(帶藍色標簽)安裝在另一管路。熱量表的進水口應安裝過濾器，并定期清洗。熱能表前后通常應安裝閥門。投入運行前，管理部門應使熱能表清零，并按切換鍵順次更換顯示值，如發現有異常現象，應及時處治。

1.安裝之前應沖洗管道。
2.儀表水平安裝，讀數字面朝上，箭頭方向與水流方向相同。
3.周邊環境干燥、拆裝維修方便，建議安裝在專用管道間內。
4.熱量表應小心存放，不要磕碰，應避開強電強磁場存放。
