一、用途和適用范圍
    DDS580型單相電子式電能表，用以測量220V/50Hz交流電路中的單相有功電能。產品符合GB/T17215.321-2008，并通過了ISO9001質量體系認證。
二、 使用環境條件
    參比溫度+23℃
    參比濕度40%-60%
    參比頻率50Hz
    相對濕度范圍25%-75%
三、主要結構及其特點
    電能表外殼采用阻燃ABS材料制成。機芯采用大規模集成電路芯片，采用SMT先進貼片工藝。表內器件防銹蝕、氧化，具有精度高、壽命長、功耗低、可靠性高、抗干擾能力強等特點。
四、 規格及技術參數
規格（A）：1.5(6)、5(20)、5(30)、10(40)、15(60)、20(80)
電壓范圍
    規定工作范圍：0.9Un-1.1Un    極限工作范圍：0.7Un-1.3Un
起動和潛動
      在功率因數為1.0和電流0.4%Ib(1級)、0.5%Ib (2級)下,電能表起動并連續記錄。
      電能表內有防潛動邏輯電路，當電能表施加參比電壓的115%而電流線路無電流時，電能表測試輸出，不產生多于一個的脈沖。
五、 主要結構和工作原理
      電能表主要由乘法器、電壓頻率轉換器、分頻器和計度器四部分組成。用戶消耗的電能，通過分壓器和分流器上的信號進行取樣后送到乘法器電路，乘積信號再送到V/F變換器，經分頻器輸出脈沖去驅動步進電機，帶動計度器累計用電量。
六、 運輸與貯存
     電能表在運輸、搬運和拆封時，不應受到劇烈沖擊。疊放高度不超過5箱。室內溫度為-10℃-45℃，相對濕度不超過75%、且空氣中無腐蝕性氣體。
七、 安裝與使用

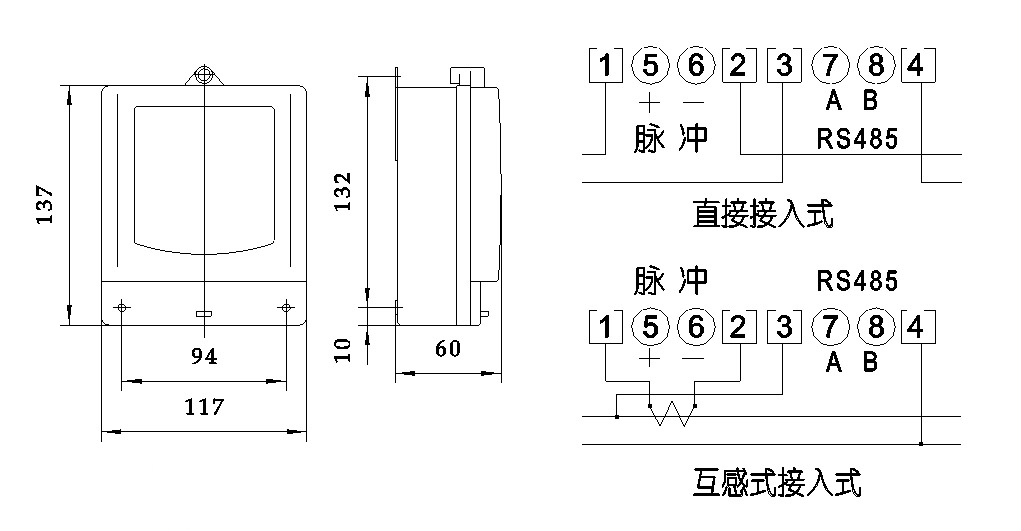

電能表應固定安裝在保護柜內。接入電能表的電壓應符合規定值，電流不超過規定的最大值。按接線圖進行接線。

八、 保證期限
     電能表自出廠日期起18個月內，用戶在遵守使用說明書要求，并在制造廠鉛封完好的條件下，如發現電能表不符合技術條件所規定的要求時，廠方負責修理。
